双面

产品简介 :

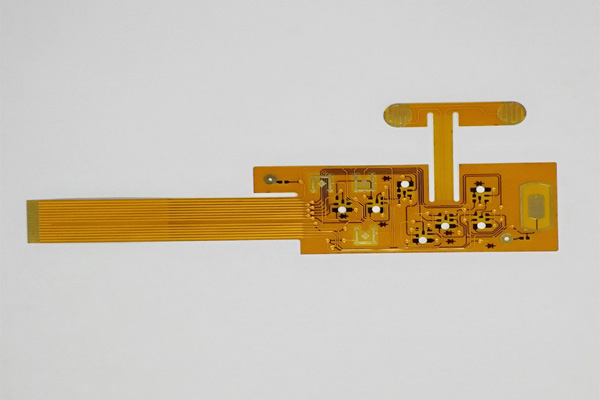

  双面 是选用行业优质无胶原材料生产加工,表面处理采用可焊性高的沉金工艺(环保),覆盖膜采用行业知名品牌,耐热、耐辐射。该产品应用范围广,适用于大多数电子产品。

厂家报价电话:181-1873-4090

产品参数

层数: 两层 刚柔性: 柔性 基材:
加工定制: 铜箔: 压延铜 绝缘材料: PI
成品厚度: 0.13mm±0.03mm 补强材料: 阻燃特性: VO
铜箔厚度: 1/1(OZ) 背胶: 覆盖膜: 黄色
打样价格: 200-300元 打样数量: 10PCS 打样交期: 3-4天
表面工艺: 沉金 沉金厚度: 2迈 样板测试: 飞针
样板成型: 激光 批量价格: 400-600元/平米 批量交期: 6-7天
批量测试: 电测 批量成型: 模冲/激光 运输方式: 快递/物流
营销方式: 厂家直销 能否开票: 运费说明: 省内包邮

  产品细节

  1、基材

  采用无胶基材,它和有胶基材的区别在于它的结合方式是利用热压机把铜箔和基材压合在一起,相比来说它的柔韧性、铜箔和基材的结合力、焊盘的平面度等参数要比有胶柔性板要好。但它的价格比较高,一般只用在要求比较高的场合。

  2、铜箔

  采用压延铜箔,压延铜箔绕曲性要好,压延铜箔单价比电解铜箔要贵,压延铜箔分子紧密,柔性好,越薄柔性越好。

  3、绝缘材料

  绝缘材料采用PI,一般PI用作基底膜,即基材和保护膜中的基底膜。PI具有耐高温可以进行焊接的特性,而且它的柔软性,尺寸稳定性,绝缘特性,耐热性,电气性能和机械性能都非常不错。

  产品优点

  1、增加了可靠性

  当采用FPC软板装连时,由于可在X、Y、Z三个平面上布线,减少了转接互连,使整系统的可靠性增加,且对故障的检查,提供了方便。

  2、装连的一致性

  用FPC软板装连,消除了用导线电缆接线时的差错。只要加工图纸经过校对通过后,所有以后生产出来的绕性电路都是相同。装连接线时不会发生错接。

  3、末端可整体锡焊

  FPC软板象刚性PCB一样,具有终端焊盘,可消除导线的剥头和搪锡,从而节约了成本。终端焊盘与元、器件、插头连接,可用浸焊或波峰焊来代替每根导线的手工锡焊。

  常见问答

  问:双面 阻抗板怎么下单?用Altium Designer画图,怎么表示阻抗要求的走线?

  答:您好,下单的时候备注要求阻抗,在压缩文件里面,附带一份阻抗图纸,图纸上标示清楚那条线要做阻抗并说明清楚要管控的阻抗是多少。

  问:请问加工fpc软板时,只给你们.PcbDoc是不是就行了

  答:您好,可以的,我司支持.pcbdoc格式

  问:请问双面 可以做抗氧化工艺吗?

  答:您好,可以的,沉金和抗氧化都可以。

  问:覆盖膜可以用黑色的吗,还是说只有黄色的?

  答:可以用黑色的,下单注明即可。

  以上就是小编整理的关于双面 的一些参数、优点、细节、常见问答的一些说明,希望对大家在选购双面柔性板的时候有所帮助。
