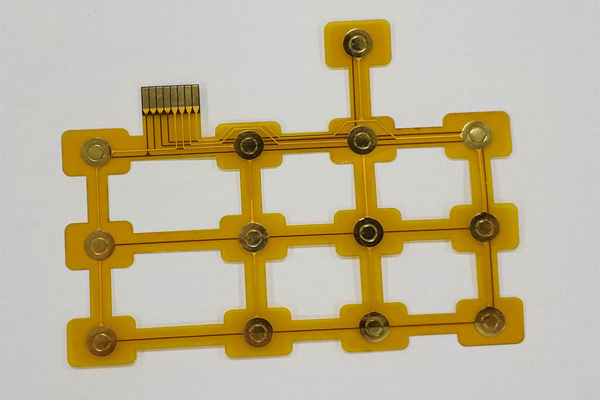

fpc双面板

产品简介 :

  fpc双面板是选用行业优质原材料压延铜生产加工,表面处理采用可焊性高的沉金工艺(环保),绝缘材料选用耐燃性好的聚酰亚胺。该产品应用范围广,适用于大多数电子产品。

厂家报价电话:181-1873-4090

产品参数

层数: 双面 刚柔性: 柔性 基材:
加工定制: 铜箔: 压延铜 绝缘材料: PI
成品厚度: 0.15mm±0.03mm 补强材料: 阻燃特性: VO
铜箔厚度: 1/1(OZ) 背胶: 覆盖膜: 黄色
打样价格: 200-300元 打样数量: 10PCS 打样交期: 3-4天
表面工艺: 沉金 沉金厚度: 1迈 样板测试: 飞针
样板成型: 激光 批量价格: 400-600元/平米 批量交期: 6-7天
批量测试: 电测 批量成型: 模冲/激光 运输方式: 快递/物流
营销方式: 厂家直销 能否开票: 运费说明: 省内包邮

  产品细节

  1、基材

  采用无胶基材,它和有胶基材的区别在于它的结合方式是利用热压机把铜箔和基材压合在一起,相比来说它的柔韧性、铜箔和基材的结合力、焊盘的平面度等参数要比有胶柔性板要好。但它的价格比较高,一般只用在要求比较高的场合。

  2、铜箔

  采用压延铜箔,压延铜箔绕曲性要好,压延铜箔单价比电解铜箔要贵,压延铜箔分子紧密,柔性好,越薄柔性越好。

  3、绝缘材料

  绝缘材料采用PI,一般PI用作基底膜,即基材和保护膜中的基底膜。PI具有耐高温可以进行焊接的特性,而且它的柔软性,尺寸稳定性,绝缘特性,耐热性,电气性能和机械性能都非常不错。

  产品优点

  1、可挠性

  应用FPC软板的一个显著优点是它能更方便地在三维空间走线和装连,也可卷曲或折叠起来使用。只要在容许的曲率半径范围内卷曲,可经受几千至几万次使用而不至损坏。

  2、减轻重量

  在同样体积内,FPC软板与导线电缆比,在相同载流量下,其重量可减轻约70%,与刚性PCB比,重量减轻约90%。

  3、减小体积

  在组件装连中,同使用导线缆比,FPC软板的导体截面薄而扁平,减少了导线尺寸,并可沿着机壳成形,使设备的结构更加紧凑、合理,减小了装连体积。与刚性PCB比,空间可节省60~90%。

  常见问答

  1、问:fpc双面板使用 allegro17.2设计的gerber文件也可以吗?

  答:您好!我们没有这个软件 ,麻烦要安排转成gerber文件才行。谢谢!

  2、问:用PowerPCB画的zip格式的文档可以打样吗?

  答:我司支持powerPCB格式

  3、问:贵司的外形公尺是怎么控制的,正负公差是多少

  答:您好!外形公差是正负0.15MM

  4、问:请问我用Auto CAD画的fpc双面板电路图可以生产吗?

  答:你好,可以,但会酌情加收制图费

  以上就是小编整理的关于fpc双面板的一些参数、优点、细节、常见问答的一些说明,希望对大家在选购fpc双面板的时候有所帮助。
